Najczęstsze błędy w projekcie inwestycji budowlanej – jak dobra koordynacja międzybranżowa pozwala ich uniknąć?
Projekt inwestycji przemysłowej powstaje przy udziale specjalistów wielu branż. Architektura, konstrukcja, instalacje sanitarne i elektryczne, rozwiązania przeciwpożarowe czy instalacje technologiczne nie mogą być jednak projektowane niezależnie od siebie. Ostatecznie wszystkie muszą funkcjonować w ramach jednego obiektu i jednej, często bardzo ograniczonej przestrzeni.
Dlatego jednym z najważniejszych elementów prawidłowego przygotowania inwestycji jest koordynacja międzybranżowa. Jej zadaniem jest doprowadzenie do sytuacji, w której rozwiązania zaprojektowane przez poszczególne branże są ze sobą zgodne, możliwe do wykonania i dostosowane do technologii oraz sposobu użytkowania przyszłego obiektu.
Ma to szczególne znaczenie w przypadku hal produkcyjnych, magazynowych i innych obiektów przemysłowych, w których liczba instalacji oraz zależności między technologią, konstrukcją i infrastrukturą techniczną jest znacznie większa niż w wielu innych typach budynków.
W tym artykule wyjaśniamy:
- na czym polega koordynacja międzybranżowa i dlaczego powinna rozpocząć się już na etapie projektowania inwestycji;
- skąd biorą się najczęstsze błędy w projekcie budowlanym i kolizje projektowe;
- które elementy projektu inwestycji przemysłowej wymagają szczególnie dokładnego uzgodnienia pomiędzy poszczególnymi branżami;
- jakie konsekwencje dla kosztów, harmonogramu i przebiegu prac mogą mieć błędy wykryte dopiero podczas realizacji;
- jak wygląda w praktyce koordynacja inwestycji i kto za nią odpowiada;
- w jaki sposób połączenie projektowania i wykonawstwa pomaga ograniczyć ryzyko błędów jeszcze przed rozpoczęciem robót.
Czym jest koordynacja międzybranżowa?
Koordynacja międzybranżowa to proces wzajemnego uzgadniania rozwiązań opracowywanych przez projektantów różnych specjalności. Jej celem jest stworzenie spójnej dokumentacji, w której poszczególne elementy budynku nie kolidują ze sobą przestrzennie i funkcjonalnie, a przyjęte rozwiązania spełniają wymagania techniczne oraz odpowiadają założeniom inwestycji.
W przypadku obiektu przemysłowego oznacza to między innymi skoordynowanie architektury z konstrukcją, instalacjami sanitarnymi, wentylacją, instalacjami elektrycznymi i teletechnicznymi, ochroną przeciwpożarową oraz technologią planowaną w obiekcie.
Przykładowo, zaprojektowana trasa wentylacji nie może przebiegać przez element konstrukcyjny, instalacja tryskaczowa musi uwzględniać geometrię obiektu i jego wyposażenie, urządzenia technologiczne potrzebują odpowiedniego zasilania oraz mediów, a ich lokalizacja może wpływać na posadowienie, obciążenia konstrukcji czy sposób organizacji komunikacji wewnętrznej.
Dobre koordynowanie projektów oznacza więc znacznie więcej niż zebranie dokumentacji przygotowanej przez kilku projektantów. Poszczególne branże muszą być na bieżąco konfrontowane ze sobą, a wprowadzona w jednej części projektu zmiana powinna zostać przeanalizowana również pod kątem jej wpływu na pozostałe opracowania.
Dlaczego koordynacja międzybranżowa inwestycji jest tak ważna już na etapie projektu?
Koszt i możliwości wprowadzania zmian są zupełnie inne na etapie dokumentacji niż wtedy, gdy na placu budowy stoją już elementy konstrukcji, wykonywane są instalacje albo zamówiono urządzenia i materiały.
Dlatego dobra kontrola procesu inwestycyjnego powinna prowadzić do wykrywania sprzeczności możliwie wcześnie. Rozwiązanie problemu na etapie projektu często wymaga uzgodnienia pomiędzy projektantami i korekty dokumentacji. Ten sam problem stwierdzony podczas robót może wymagać zmiany trasy instalacji, wykonania dodatkowych elementów konstrukcyjnych, ponownego zamówienia materiałów lub wstrzymania części prac.
W inwestycjach przemysłowych projektowanie powinno być dodatkowo powiązane z technologią wykonania. To, co jest poprawne projektowo, musi być również możliwe do sprawnego wykonania w określonej kolejności robót oraz przy zachowaniu dostępu montażowego i serwisowego.
Jednym z rozwiązań ograniczających ryzyko rozbieżności pomiędzy projektem a wykonaniem jest prowadzenie inwestycji w formule „projektuj i buduj”. Jeden zespół odpowiada wówczas zarówno za przygotowanie projektu, jak i późniejszą realizację inwestycji, dzięki czemu rozwiązania można wcześniej analizować również z perspektywy wykonawczej.
Projektowanie i realizacja inwestycji w jednym procesie. Sprawdź, na czym polega formuła „projektuj i buduj” i kiedy warto ją wybrać.
Najczęstsze błędy w projektach inwestycji budowlanych
Wiele problemów projektowych ujawnia się dopiero po zestawieniu ze sobą dokumentacji poszczególnych branż. Rozwiązania poprawne rozpatrywane osobno mogą okazać się wzajemnie sprzeczne, powodować kolizje lub być trudne do wykonania.
Kolizje konstrukcji z instalacjami
To jeden z najczęstszych problemów, którym pozwala zapobiegać koordynacja międzybranżowa.
Przykładem takich kolizji międzybranżowych mogą być konflikty tras instalacyjnych z elementami konstrukcji, np. kanałów wentylacyjnych z belkami lub podciągami, a także wzajemne kolizje instalacji sanitarnych, elektrycznych i przeciwpożarowych.
W hali przemysłowej pod dachem często trzeba zmieścić jednocześnie wentylację, instalacje elektryczne, oświetlenie, instalacje technologiczne, systemy przeciwpożarowe i inne elementy infrastruktury technicznej. Do tego dochodzą konstrukcja oraz wymagane przestrzenie użytkowe i serwisowe.
Jeżeli kolizje projektowe zostaną wykryte dopiero podczas montażu, konieczne staje się znalezienie rozwiązania zastępczego w warunkach prowadzonej już budowy. Z tego właśnie wynikają niektóre błędy koordynacji na budowie, których źródło znajduje się w rzeczywistości znacznie wcześniej – w niedostatecznie uzgodnionej dokumentacji.
Niedostosowanie projektu budynku do technologii
W hali produkcyjnej technologia ma bezpośredni wpływ na projekt budynku. Rozmieszczenie maszyn i linii produkcyjnych determinuje m.in. zapotrzebowanie na energię i media, sposób prowadzenia instalacji, wymagania dotyczące wentylacji, komunikacji i transportu wewnętrznego, a niekiedy również obciążenia konstrukcji lub posadzki.
Problem pojawia się wtedy, gdy projekt obiektu jest zaawansowany, zanim dostatecznie dokładnie określone zostaną wymagania technologiczne. Późniejsze wprowadzenie urządzeń może oznaczać konieczność zmiany lokalizacji instalacji, otworów technologicznych, fundamentów pod maszyny, tras transportowych czy konstrukcji.
Dlatego przed rozpoczęciem właściwego projektowania trzeba możliwie dokładnie określić sposób funkcjonowania obiektu.
Szerzej o zależnościach pomiędzy funkcją hali, technologią i rozwiązaniami technicznymi piszemy w artykule Projektowanie hal produkcyjnych i usługowych – jak przygotować profesjonalny projekt?.

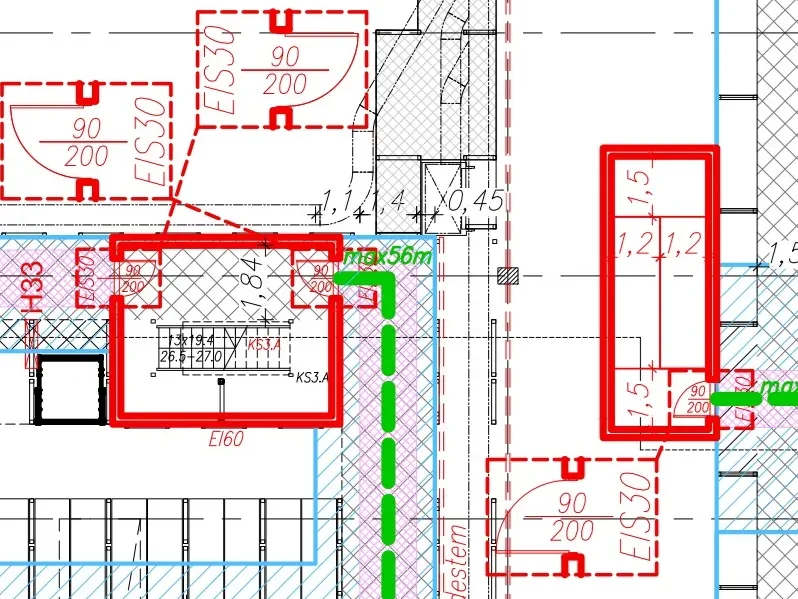

Zbyt późne zaplanowanie rozwiązań przeciwpożarowych
Ochrona przeciwpożarowa nie jest elementem, który można bez konsekwencji „dodać” do gotowego projektu. Przyjęte rozwiązania wpływają na układ funkcjonalny obiektu, podział na strefy pożarowe, drogi ewakuacyjne, odporność ogniową elementów budowlanych, instalacje, zaopatrzenie w wodę czy rozwiązania dotyczące oddymiania.
W przypadku obiektów przemysłowych znaczenie ma również rodzaj prowadzonej działalności, sposób magazynowania oraz materiały i towary znajdujące się w budynku.
Zbyt późne włączenie specjalistów ochrony przeciwpożarowej może zatem wymusić zmiany dotyczące nie tylko jednej instalacji, ale również architektury, konstrukcji oraz zagospodarowania terenu. Więcej o znaczeniu prawidłowego projektowania i wykonania systemów ochrony przeciwpożarowej piszemy w w artykule o montażu instalacji przeciwpożarowych.
Brak aktualizacji zmian pomiędzy branżami
Projekt inwestycji zmienia się w trakcie przygotowania. Inwestor może doprecyzować technologię, zmienić rozmieszczenie urządzeń, a projektant konstrukcji może zmodyfikować rozwiązanie przyjęte wcześniej w koncepcji.
Sama zmiana nie jest problemem. Problemem staje się dopiero sytuacja, w której jej konsekwencje nie zostaną uwzględnione przez pozostałe branże.
Dlatego skuteczne koordynowanie projektów wymaga kontroli aktualności dokumentacji i jasnego obiegu informacji. Projektanci muszą pracować na aktualnych danych, a każda istotna korekta powinna zostać zweryfikowana pod kątem wpływu na cały projekt.
Nieuwzględnienie możliwości wykonania i późniejszego serwisowania
Instalację można zaprojektować w miejscu, w którym teoretycznie się mieści, ale jej montaż może być bardzo trudny. Podobnie urządzenie techniczne może zmieścić się w przewidzianej przestrzeni, lecz po zakończeniu inwestycji dostęp do niego w celu przeglądu, naprawy lub wymiany będzie ograniczony.
Dlatego projekt powinien uwzględniać nie tylko docelową geometrię instalacji, ale również sposób montażu, kolejność robót, dostęp serwisowy oraz możliwość wymiany urządzeń w przyszłości.
To jeden z powodów, dla których doświadczenie wykonawcze ma duże znaczenie już podczas projektowania.
Jakie konsekwencje niesie brak koordynacji międzybranżowej projektując inwestycję?
Nieskoordynowany projekt przenosi część decyzji, które powinny zostać podjęte przy biurku projektanta, bezpośrednio na plac budowy. A tam zakres dostępnych rozwiązań jest już zazwyczaj mniejszy.
- Pierwszą konsekwencją są prace dodatkowe i przeróbki. Jeżeli instalacji nie można poprowadzić zgodnie z projektem, trzeba ustalić nową trasę, sprawdzić jej wpływ na pozostałe rozwiązania, przygotować zmianę i ją wykonać. W skrajnych przypadkach konieczny może być demontaż już wykonanych elementów.
- Drugim problemem są opóźnienia w realizacji inwestycji. Wstrzymanie jednej branży może wpływać na kolejne roboty i zaburzyć ich ustaloną sekwencję. Przy dużej liczbie podwykonawców nawet pozornie niewielka zmiana może więc oddziaływać na harmonogram większej części inwestycji.
- Kolejna konsekwencja to wzrost kosztów budowy przez błędy projektowe. Koszt zmiany obejmuje bowiem nie tylko sam materiał lub dodatkową robociznę. Może oznaczać ponowne zamówienia, przestoje, dodatkową pracę projektową, zmianę organizacji robót czy wydłużenie pracy sprzętu i zespołów.
- Brak koordynacji utrudnia także nadzór nad realizacją inwestycji. Zamiast prowadzić roboty na podstawie jednoznacznej dokumentacji, zespół budowy musi na bieżąco rozstrzygać problemy, które powinny zostać rozwiązane wcześniej.
Kto powinien odpowiadać za koordynację inwestycji?
Prawo budowlane wskazuje wśród podstawowych obowiązków projektanta wzajemne skoordynowanie techniczne opracowań projektowych przygotowanych przez projektantów odpowiednich specjalności. W przypadku złożonych inwestycji przemysłowych sama koordynacja inwestycji ma jednak szerszy wymiar organizacyjny.
W praktyce za prowadzenie tego procesu może odpowiadać główny projektant, projektant koordynujący, koordynator projektu lub – zależnie od przyjętej organizacji przedsięwzięcia – osoba odpowiedzialna za koordynację procesu po stronie wykonawcy.
Nazwa stanowiska ma mniejsze znaczenie niż rzeczywisty zakres odpowiedzialności. Kluczowe jest to, aby ktoś patrzył na projekt jako na całość, pilnował przepływu informacji pomiędzy branżami, identyfikował punkty wymagające uzgodnienia i doprowadzał do zamknięcia problemów przed rozpoczęciem robót.
Im więcej niezależnych podmiotów uczestniczy w przygotowaniu inwestycji, tym większego znaczenia nabiera sprawne zarządzanie inwestycją budowlaną i jednoznaczne określenie odpowiedzialności.
Z perspektywy inwestora dużym ułatwieniem jest jeden punkt kontaktu dla inwestora, dzięki któremu nie musi on samodzielnie przekazywać informacji pomiędzy projektantami poszczególnych branż i rozstrzygać technicznych zależności, które wymagają specjalistycznej wiedzy.
Jak zapobiegać błędom projektowym dzięki dobrej koordynacji międzybranżowej?
Skuteczna koordynacja powinna rozpocząć się znacznie wcześniej niż podczas końcowego sprawdzania dokumentacji.
Najważniejsze decyzje należy uzgadniać wraz z rozwojem projektu – od określenia potrzeb inwestora i technologii, przez koncepcję i rozwiązania branżowe, aż po dokumentację przeznaczoną do realizacji.
Podstawą jest zebranie kompletnych danych wejściowych. W przypadku inwestycji przemysłowej trzeba znać nie tylko parametry samego budynku, ale przede wszystkim sposób jego przyszłego użytkowania, wymagania technologiczne, planowane wyposażenie, zapotrzebowanie na media i możliwości późniejszej rozbudowy.
Kolejnym elementem jest regularne porównywanie opracowań wszystkich branż. Koordynacja międzybranżowa nie powinna być jednorazową kontrolą przeprowadzoną przed zamknięciem projektu. Każda istotna zmiana może bowiem wywołać konsekwencje w kilku innych jego częściach.
Istotna jest również weryfikacja projektu z perspektywy wykonawczej. Pozwala ona odpowiednio wcześnie odpowiedzieć na pytania: czy rozwiązanie można sprawnie wykonać, czy zachowana została właściwa kolejność robót, czy jest wystarczająco dużo miejsca na montaż i serwis oraz czy przyjęte rozwiązania nie powodują niepotrzebnego wzrostu kosztów.
Na etapie realizacji równie ważna staje się koordynacja robót budowlanych. Nawet bardzo dobrze przygotowana dokumentacja wymaga bowiem odpowiedniego przełożenia na kolejność prac poszczególnych branż oraz sprawnego reagowania na zmiany, które pojawiają się w trakcie budowy.
Koordynacja międzybranżowa w praktyce – inwestycja dla ŁAKOĆ Sp. z o.o.

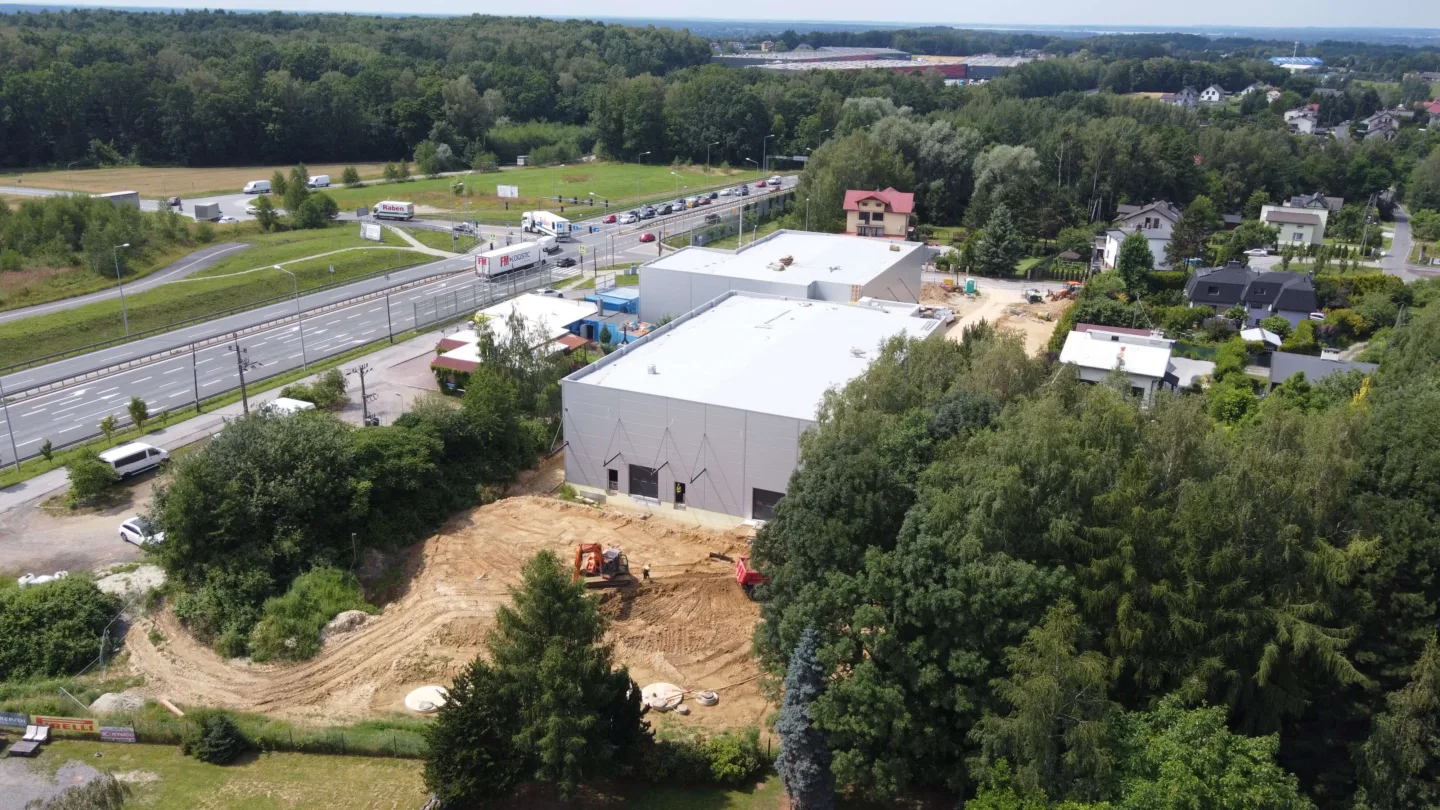

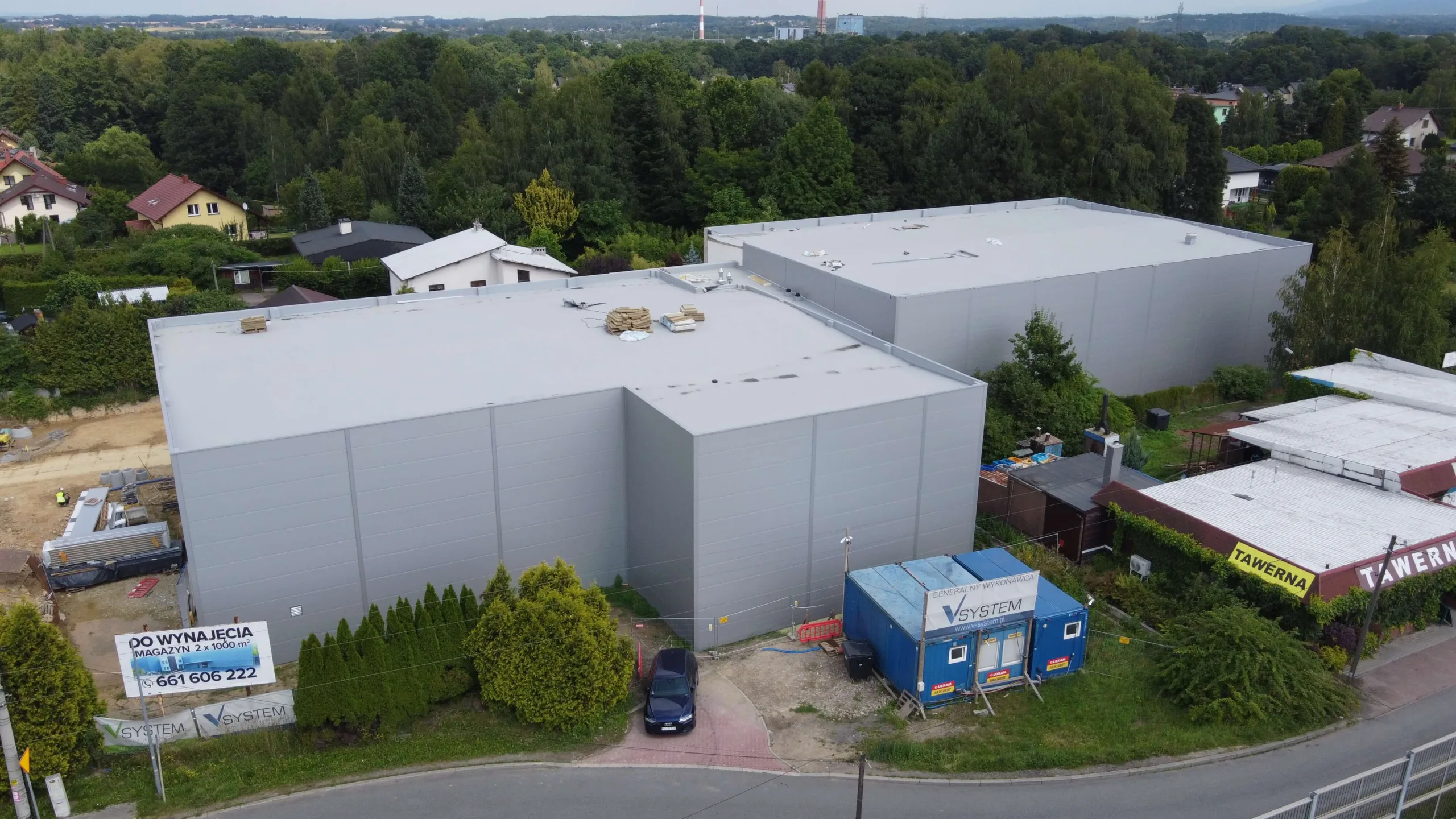

Przykładem inwestycji, w której projektowanie i realizacja prowadzone są przez jeden zespół, jest budowa dwóch obiektów magazynowo-usługowych dla firmy ŁAKOĆ w Czechowicach-Dziedzicach.
VSYSTEM odpowiadał za przygotowanie projektu i uzyskanie wymaganych decyzji administracyjnych, a obecnie prowadzi realizację inwestycji w formule „projektuj i buduj”.
Projekt obejmuje m.in. konstrukcję obiektów, część biurową, instalacje sanitarne i elektryczne, wentylację, sieci zewnętrzne oraz infrastrukturę przeciwpożarową. Dzięki temu rozwiązania poszczególnych branż mogą być koordynowane w ramach jednego procesu – od projektu po wykonanie.
Dlaczego w VSYSTEM nie musisz szukać osobnego koordynatora inwestycji?
W VSYSTEM projektowanie inwestycji traktujemy jako część całego procesu prowadzącego do powstania gotowego obiektu. Bazujemy przy tym na doświadczeniu zdobytym podczas realizacji inwestycji przemysłowych, dlatego już podczas przygotowania projektu analizujemy nie tylko zgodność przyjętych rozwiązań z wymaganiami technicznymi, ale również ich wykonalność i wpływ na późniejsze prowadzenie prac.
W praktyce generalny wykonawca a koordynacja inwestycji to obszary, które mogą zostać połączone w jednym procesie. W formule „projektuj i buduj” VSYSTEM odpowiada zarówno za przygotowanie dokumentacji, jak i realizację inwestycji. Nie ma więc potrzeby tworzenia odrębnych struktur po stronie inwestora tylko po to, aby połączyć projektowanie z wykonawstwem.
Projektanci poszczególnych branż współpracują z zespołem odpowiedzialnym za późniejszą realizację. Dzięki temu rozwiązania mogą być na bieżąco sprawdzane pod kątem możliwości wykonania, organizacji prac, wymaganej przestrzeni technicznej i potencjalnych kolizji.
Tak prowadzona kontrola procesu inwestycyjnego pozwala wychwycić znaczną część problemów wtedy, gdy można je jeszcze rozwiązać poprzez zmianę dokumentacji, a nie przeróbki na placu budowy.
Oznacza to także jeden punkt kontaktu dla inwestora oraz jasno określoną odpowiedzialność za projekt i wykonanie. Zamiast samodzielnie koordynować kilka niezależnych zespołów, inwestor może powierzyć cały proces jednemu partnerowi.
W modelu „projektuj i buduj” projektowanie i realizacja są częścią jednego procesu. Dzięki temu rozwiązania poszczególnych branż można uzgadniać z uwzględnieniem ich późniejszego wykonania, zanim rozpoczną się prace na budowie.
Planujesz budowę? Powierz projekt zespołowi, który zna inwestycję również od strony wykonawczej.
Koordynacja międzybranżowa – najczęściej zadawane pytania
Koordynator inwestycji odpowiada za organizacyjne i techniczne uzgadnianie działań uczestników procesu inwestycyjnego, kontrolę przepływu informacji oraz pilnowanie spójności przyjętych rozwiązań. Dokładny zakres jego zadań zależy jednak od organizacji inwestycji i umowy.
Brak koordynacji może prowadzić do wykrycia kolizji dopiero podczas realizacji. Konieczność zmiany dokumentacji, przeróbek wykonanych elementów, zmiany tras instalacji czy przestojów może generować dodatkowe koszty i wpływać na harmonogram inwestycji.
Nie. Prawo budowlane nie nakłada na inwestora ogólnego obowiązku zatrudnienia osoby pełniącej funkcję „koordynatora budowy”. Sposób organizacji koordynacji zależy od modelu realizacji inwestycji i zakresu odpowiedzialności poszczególnych uczestników procesu.
Koordynacja jest potrzebna na wszystkich etapach, ale szczególnie ważna jest podczas projektowania. Wtedy można wykryć i usunąć kolizje między branżami przed rozpoczęciem robót, kiedy wprowadzenie zmian nie wymaga ingerencji w wykonane już elementy obiektu.
Kierownik budowy pełni samodzielną funkcję techniczną w budownictwie, a jego obowiązki określa Prawo budowlane. Odpowiada m.in. za organizację i kierowanie budową zgodnie z projektem, pozwoleniem na budowę i przepisami. „Koordynator inwestycji” nie jest natomiast odrębną funkcją zdefiniowaną w Prawie budowlanym – jego zakres odpowiedzialności wynika z przyjętej organizacji inwestycji.
Podstawą jest bieżące uzgadnianie projektów architektury, konstrukcji, instalacji i technologii oraz kontrolowanie wpływu zmian w jednej branży na pozostałe. Prawo budowlane wskazuje wzajemne skoordynowanie techniczne opracowań projektowych jako jeden z podstawowych obowiązków projektanta.
W formule „projektuj i buduj” wykonawca odpowiada za projektowanie i wykonanie robót w zakresie określonym umową. Pozwala to połączyć oba etapy w ramach jednego procesu i koordynować rozwiązania projektowe z późniejszą realizacją. Szczegółowy zakres odpowiedzialności za koordynację zawsze wynika jednak z konkretnej umowy.
